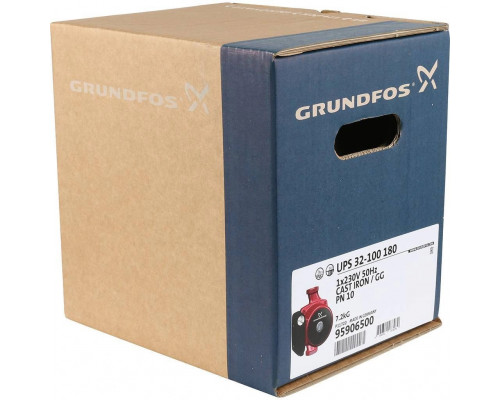

Циркуляционный насос Grundfos UPS 32-100 180, G 2″, 230 В, 95906500 (Грундфос)

Циркуляционный насос Grundfos UPS 32-100 180

Grundfos UPS 32-100 180, артикул 95906500 — трёхскоростной циркуляционный насос с мокрым ротором для принудительной циркуляции теплоносителя в системах отопления и кондиционирования. Модель имеет резьбовое присоединение G 2″, монтажную длину 180 мм и максимальный напор до 10 метров.

Насос применяется в закрытых и открытых отопительных системах частных домов, коттеджей и других объектов. Ручной трёхступенчатый переключатель позволяет выбрать производительность в зависимости от гидравлического сопротивления системы.

Три скорости работы

Grundfos UPS 32-100 180 оснащён двигателем с тремя фиксированными скоростями вращения. Пользователь или специалист при пусконаладке может подобрать ступень в зависимости от требуемого расхода и напора.

Потребляемая мощность зависит от выбранной скорости:

• 1-я скорость: 280 Вт;
• 2-я скорость: 340 Вт;
• 3-я скорость: до 345 Вт.

Регулировка выполняется ступенчато. В отличие от современных электронных циркуляционных насосов с частотным управлением, серия UPS использует простой механический выбор одной из трёх характеристик.

Напор до 10 метров

Максимальный напор Grundfos UPS 32-100 составляет 10 метров. Номинальная рабочая точка, указанная Grundfos Product Centre, соответствует расходу около 6,83 м³/ч при напоре около 7,13 м.

При подборе важно учитывать, что максимальный напор и максимальный расход не достигаются одновременно. Рабочая точка определяется пересечением характеристики насоса с гидравлическим сопротивлением конкретной системы отопления.

Для систем отопления

Основное назначение Grundfos UPS 32-100 180 — обеспечение циркуляции теплоносителя в системах отопления. Насос подходит для протяжённых контуров и систем с повышенным гидравлическим сопротивлением, где требуется больший напор по сравнению с моделями UPS 32-40, 32-60 или 32-80.

Модель может применяться:

• в радиаторных системах отопления;
• в системах водяного тёплого пола через соответствующий смесительный узел;
• в котельных;
• в системах кондиционирования;
• в отопительных контурах частных домов и коммерческих зданий.

Насос с мокрым ротором

Grundfos UPS относится к насосам с мокрым ротором. Ротор двигателя и подшипники находятся в контакте с перекачиваемой жидкостью, которая одновременно выполняет функцию охлаждения и смазки.

Насос и электродвигатель образуют единый герметичный агрегат без традиционного торцевого уплотнения вала. Такая конструкция широко применяется в циркуляционных насосах для отопления благодаря простоте и надёжности.

Чугунный корпус

Корпус насоса изготовлен из чугуна. Рабочее колесо выполнено из коррозионностойкого композитного материала PES с армированием стекловолокном.

В конструкции также используются вал из нержавеющей стали, керамические радиальные подшипники и угольный осевой подшипник.

Присоединение G 2″

Grundfos UPS 32-100 180 имеет резьбовое соединение G 2″ и номинальное давление соединения PN 10.

Монтажная длина от присоединения до присоединения составляет 180 мм. При замене существующего насоса необходимо проверить не только диаметр резьбы, но и монтажную длину, чтобы новый агрегат подошёл к существующему трубопроводу без его переделки.

Температура теплоносителя

Допустимый диапазон температуры перекачиваемой жидкости составляет от −25 до +110 °C. Максимальное рабочее давление системы — 10 бар.

При использовании незамерзающего теплоносителя необходимо учитывать его концентрацию и вязкость. Водогликолевые растворы имеют другие гидравлические свойства по сравнению с водой, поэтому фактические характеристики насоса и системы могут изменяться.

Питание 230 В

Grundfos UPS 32-100 180 оснащён однофазным электродвигателем и подключается к сети 1 × 230 В, 50 Гц.

Максимальный потребляемый ток на третьей скорости составляет около 1,52 А. Для двигателя предусмотрена внутренняя тепловая защита.

Степень защиты IPX4D

Официальная техническая документация Grundfos для артикула 95906500 указывает класс оболочки IPX4D.

Это необходимо учитывать при выборе места монтажа. Электрическая часть насоса должна быть защищена от условий, не предусмотренных производителем, а подключение должно выполняться с соблюдением требований электробезопасности.

Монтаж Grundfos UPS 32-100 180

Насос устанавливается непосредственно в трубопровод. При монтаже необходимо соблюдать направление движения теплоносителя, указанное стрелкой на корпусе.

Ось ротора должна располагаться горизонтально. Неправильная ориентация может привести к ухудшению смазки подшипников, повышенному шуму и сокращению срока службы насоса.

Перед насосом и после него рекомендуется предусмотреть запорную арматуру, чтобы оборудование можно было обслужить или заменить без полного слива системы.

Как подобрать циркуляционный насос

Для правильного выбора необходимо определить требуемый расход теплоносителя и гидравлическое сопротивление системы.

При подборе Grundfos UPS 32-100 180 следует учитывать:

• тепловую мощность системы;
• необходимый расход теплоносителя;
• гидравлическое сопротивление трубопроводов;
• длину и диаметр труб;
• количество радиаторов и отопительных контуров;
• наличие коллекторов, клапанов и теплообменников;
• тип используемого теплоносителя;
• требуемый напор;
• диаметр подключения;
• монтажную длину.

Выбирать насос только по диаметру резьбы или максимальному напору неправильно. Избыточная производительность может привести к шуму в трубопроводах и арматуре, а недостаточная — к неравномерному прогреву системы.

Основные характеристики Grundfos UPS 32-100 180

• бренд: Grundfos;
• модель: UPS 32-100 180;
• артикул: 95906500;
• EAN: 5700312073079;
• тип: циркуляционный насос;
• тип ротора: мокрый;
• количество скоростей: 3;
• номинальный расход: 6,83 м³/ч;
• номинальный напор: 7,13 м;
• максимальный напор: 10 м;
• максимальное рабочее давление: 10 бар;
• температура жидкости: от −25 до +110 °C;
• температура окружающей среды: от 0 до +40 °C;
• присоединение: G 2″;
• класс давления: PN 10;
• монтажная длина: 180 мм;
• напряжение: 1 × 230 В;
• частота: 50 Гц;
• мощность на 1-й скорости: 280 Вт;
• мощность на 2-й скорости: 340 Вт;
• максимальная мощность: 345 Вт;
• максимальный ток: 1,52 А;
• степень защиты: IPX4D;
• класс изоляции: H;
• материал корпуса: чугун;
• материал рабочего колеса: композит PES + 30% стекловолокна;
• масса нетто: 6,4 кг.

Купить Grundfos UPS 32-100 180 в Москве

В интернет-магазине FirstSantekh можно купить циркуляционный насос Grundfos UPS 32-100 180, артикул 95906500 для системы отопления или кондиционирования.

Перед оформлением заказа рекомендуется проверить требуемый расход и напор, диаметр присоединения G 2″ и монтажную длину 180 мм. Доступна доставка по Москве и Московской области, а также отправка в другие регионы России.
