Тип датчика
DS18B20
Протокол
1-wire
Диапазон измеряемых температур
от -40 до +110°С
Размер гильзы
60×6 мм
Длина кабеля
1 м
Маркировка проводов
Красный: V+, питание, 5 VDC.
Жёлтый: DAT, шина данных.
Чёрный: GND, земля.

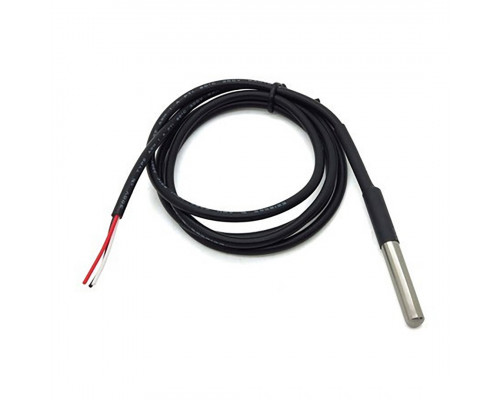

Датчик температуры в колбе MyHeat может монтироваться как накладным способом, так и в гильзу, что делает его универсальным для различных задач. Он применяется для измерения:
✔ Температуры теплоносителя в системах отопления.
✔ Температуры воды в бойлерах ГВС.
✔ Температуры стяжки теплого пола.
✔ Уличной температуры.
Подключение
Датчики темературы подключаются к шине 1-Wire контроллера MyHeat или блоков расширения MyHeat. Подключение нескольких датчиков осуществляется согласно приведенной схеме, не более 5 датчиков на 1 шину 1-Wire. Для подключения рекомендуется использовать экранированную витую пару (F/UTP, S/UTP, SF/UTP) категории 5е и выше. Экран кабеля необходимо подключать к контакту GND контроллера для обеспечения стабильной работы.
- Максимальная длина шлейфа 60 м.
- Минимальная длина кабеля между двумя устройствами в шлейфе 1 м.
- Максимальная длина кабеля от устройства до шлейфа 250 мм.
