Диапазон измеряемого давления
0-10 бар
Предельные значения выходного сигнала постоянного тока
4-20мА
Напряжение питания датчика, постоянный ток
12-24В

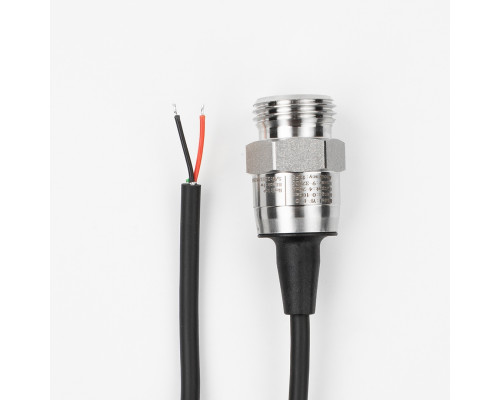

Маркировка проводов
• красный, V+, питание.
• черный, IN, сигнал.Резьба
G1/2
Габаритные размеры, не более
54×25 мм
Длина кабеля
3 м.
Масса, не более
300гр.

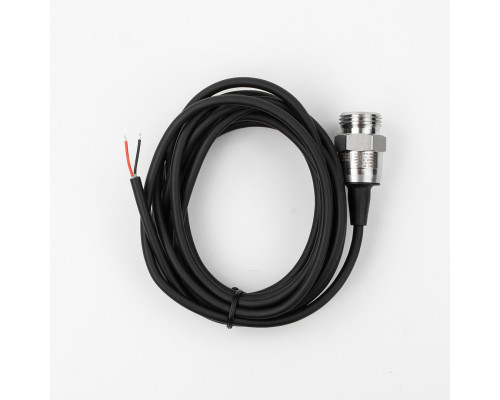

Датчик предназначен для измерения давления теплоносителя/воды при использовании в автоматизированных системах отопления и водоснабжения.
Примечания по монтажу:
Для подключения датчика давления с выходом 4-20 мА используется двухжильный медный кабель, при прокладке рядом с силовыми линиями — экранированный.
Рекомендуемые длина/сечение кабеля: до 50 м — 0,5 мм²; 50–100 м — 0,75 мм².
При использовании экрана — заземлять экран с одной стороны. Со стороны контроллера (GND) или шкафа (PE).
Прокладывать линию 4-20 мА отдельно от силовых кабелей, а при пересечении — под 90°.
