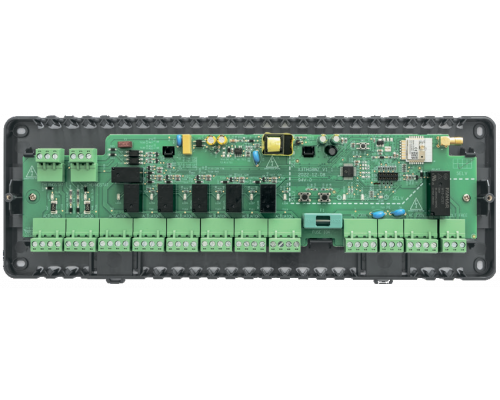

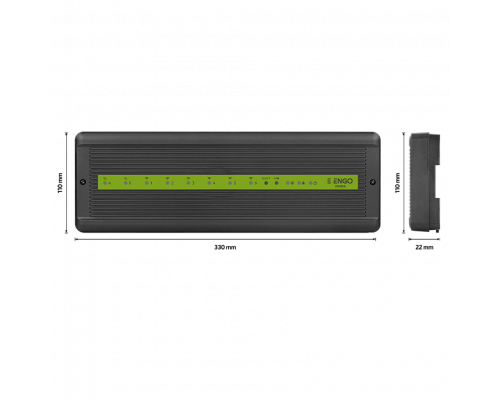

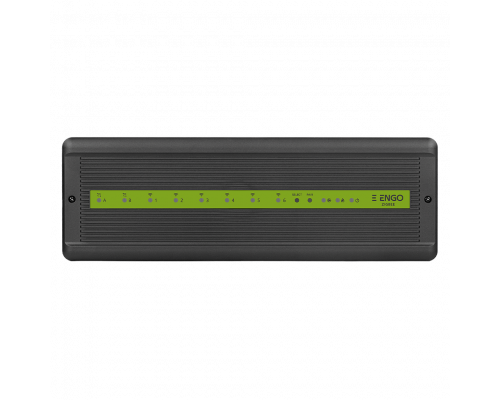

Центр коммутации ENGO ECB62-ZB для водяного тёплого пола
ENGO ECB62-ZB — комбинированный центр коммутации для автоматического управления многозональной системой водяного тёплого пола. Устройство объединяет комнатные термостаты, термоэлектрические сервоприводы, циркуляционный насос и отопительный котёл в единую систему управления.
Модель позволяет контролировать до восьми независимых зон отопления: шесть беспроводных зон работают по протоколу ZigBee 3.0, а ещё две зоны предназначены для подключения проводных комнатных термостатов. Такая конфигурация подходит как для нового монтажа, так и для модернизации существующей системы тёплого пола.
Восемь независимых зон отопления
Каждая зона центра коммутации отвечает за отдельное помещение или группу отопительных контуров. При снижении температуры комнатный термостат передаёт сигнал на ENGO ECB62-ZB, после чего центр коммутации подаёт питание на соответствующие сервоприводы и открывает необходимые контуры коллектора.
Когда температура достигает установленного значения, питание приводов отключается, и контуры перекрываются. Это позволяет независимо регулировать отопление в спальнях, гостиной, ванной комнате, кухне и других помещениях.
Шесть беспроводных и две проводные зоны
Центр коммутации поддерживает комбинированное подключение термостатов:
- 6 беспроводных зон ZigBee 3.0 — для совместимых беспроводных термостатов ENGO;
- 2 проводные зоны — для комнатных регуляторов с проводным подключением;
- до 8 независимых зон — для раздельного управления температурой в помещениях.
Беспроводная связь упрощает монтаж в помещениях, где прокладка дополнительных управляющих кабелей затруднена или нежелательна. Проводные зоны можно использовать там, где кабели уже предусмотрены проектом.
Управление сервоприводами коллектора
ENGO ECB62-ZB предназначен для работы с нормально закрытыми термоэлектрическими сервоприводами типа NC с питанием 230 В. Приводы устанавливаются на клапаны распределительного коллектора и автоматически открывают либо перекрывают поток теплоносителя.
К центру коммутации можно подключать несколько приводов на одну зону, если помещение обслуживается несколькими петлями тёплого пола. При подборе оборудования необходимо учитывать суммарную мощность и допустимую нагрузку выходов.
Выход для циркуляционного насоса
Центр коммутации оснащён отдельным выходом 230 В для управления циркуляционным насосом. Насос автоматически включается, когда хотя бы одна отопительная зона запрашивает тепло, и отключается после прекращения запроса от всех подключённых термостатов.
Такая схема исключает ненужную работу насоса при закрытых контурах и помогает организовать согласованную работу автоматики водяного тёплого пола.
Управление котлом или другим источником тепла
Встроенный беспотенциальный релейный выход используется для передачи сигнала отопительному котлу или другому совместимому источнику тепла. Когда появляется запрос на отопление, центр коммутации включает сервоприводы, насос и формирует команду для запуска теплогенератора.
Перед подключением необходимо проверить схему автоматики котла и убедиться, что его вход комнатного термостата поддерживает управление через беспотенциальный контакт.
Регулируемая задержка отключения
Для циркуляционного насоса и источника тепла можно настроить задержку отключения продолжительностью до 15 минут. Эта функция позволяет теплоносителю продолжать циркуляцию после закрытия отопительных зон и использовать остаточное тепло системы.
Подходящее значение задержки выбирается с учётом конструкции котельной, типа отопительного оборудования и настроек системы.
Управление через ENGO Smart
При подключении совместимого интернет-шлюза центр коммутации можно добавить в систему ENGO Smart. Через приложение осуществляется настройка устройств, создание сценариев и взаимодействие с другими компонентами умного управления отоплением.
Для работы беспроводной системы необходим совместимый шлюз ZigBee. Он приобретается отдельно, если не входит в комплект поставки.
Функция ENGO Binding
Функция ENGO Binding позволяет напрямую связать центр коммутации с совместимыми комнатными термостатами ENGO. Термостат передаёт команду выбранной отопительной зоне, а центр коммутации управляет подключёнными к ней сервоприводами.
Такое соединение обеспечивает согласованную работу термостата и исполнительных устройств системы водяного тёплого пола.
Удобный монтаж
ENGO ECB62-ZB можно установить на стандартную DIN-рейку или закрепить на плоской поверхности. В комплект входит выносная антенна с кабелем длиной 1 метр и магнитным креплением, которая помогает улучшить качество беспроводной связи при размещении центра коммутации внутри металлического коллекторного шкафа.
Подключение оборудования 230 В должно выполняться квалифицированным специалистом при полностью отключённом электропитании.
Основные характеристики ENGO ECB62-ZB
- тип устройства: центр коммутации водяного тёплого пола;
- модель: ENGO ECB62-ZB;
- код производителя: 932341430;
- количество зон: 8;
- беспроводные зоны: 6 зон ZigBee 3.0;
- проводные зоны: 2;
- питание: 230 В AC, 50 Гц;
- максимальный ток: 10(1) А;
- совместимые приводы: нормально закрытые, NC, 230 В;
- выход насоса: 230 В;
- выход управления котлом: беспотенциальный контакт;
- задержка отключения: регулируемая, до 15 минут;
- монтаж: DIN-рейка или плоская поверхность;
- размеры: 330 × 110 × 36 мм;
- антенна: выносная, кабель 1 м, магнитное крепление;
- интернет-шлюз: приобретается отдельно.
Купить центр коммутации ENGO ECB62-ZB
В интернет-магазине FirstSantekh можно купить центр коммутации ENGO ECB62-ZB для автоматизации многозональной системы водяного тёплого пола.
Перед заказом рекомендуется определить количество отопительных зон, число сервоприводов, тип комнатных термостатов и необходимость управления через приложение ENGO Smart. Доступна доставка по Москве, Московской области и отправка в другие регионы России.
